1915 turbo

Bon, les 1200/1300 d'orig sont pas vraiment dans le ton...
Avatar du membre
Superflo
Membres confirmés
Messages : 2506
Enregistré le : 01 oct. 2007, 20:55
Votre German : 1303 de 75 evo8
Moteur : 2806cc T4 EFI
Localisation : 01 et 94

1915 turbo

Messagepar Superflo » 08 nov. 2015, 17:55

J'ouvre ce sujet pour présenter un moteur que je suis en train d'assembler pour le buggy d'un pote. La base est mon ancien 1915 que j'avais sur la 1303 et que je lui avais vendu. J'ai trouvé il y a quelques années un kit turbo aux states quand l'euro/dollar était bon et on l'avait acheté pour ce projet. Voila les grandes lignes de la config et les premières photos:

-Bloc alu 1ère génération
-Vilo 69mm à contrepoids forgé
-Bielles Scat I beam
-AAC Eagle 2250
-kit c&p 94mm Mahle (les bons!)
-Culasses CB perf Los panchitos CNC
-Doubles Dellorto DRLA40 spécial turbo avec toutes les modifs qui vont bien
-Turbo Garett T3

Dans un premier temps le moteur tournera en atmo pour le roder un peu, puis en version boostée sans échangeur puis avec un échangeur pour pouvoir tourner la molette :biggrin:

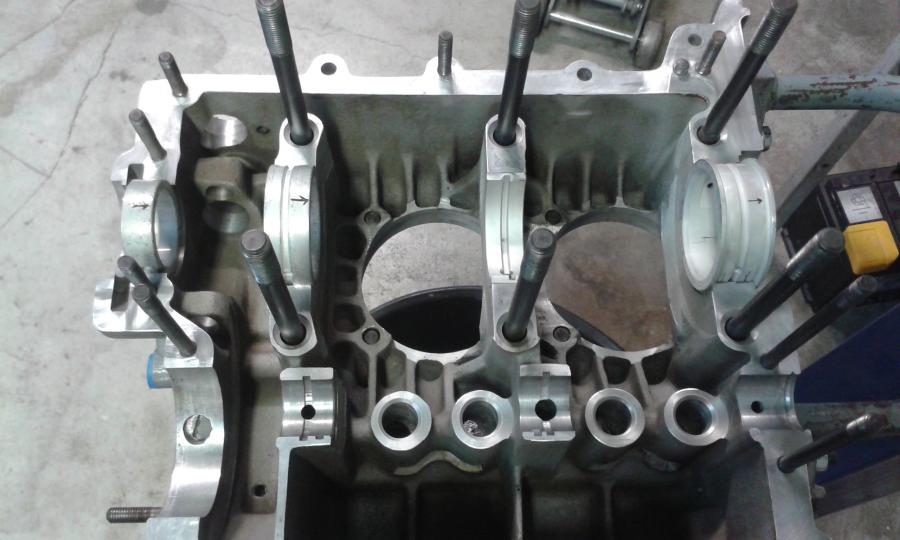

Ajustage et repérage des coussinets

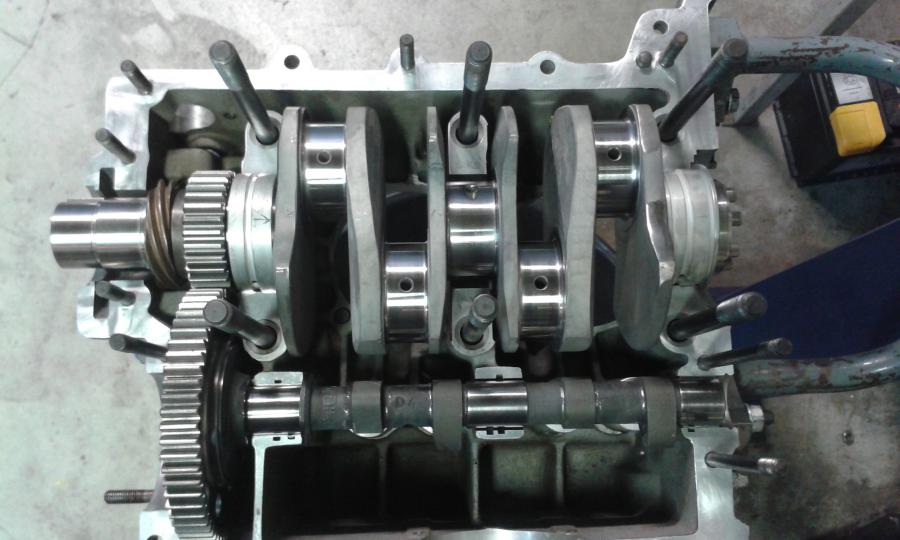

Test vilo et l'arbre à cames

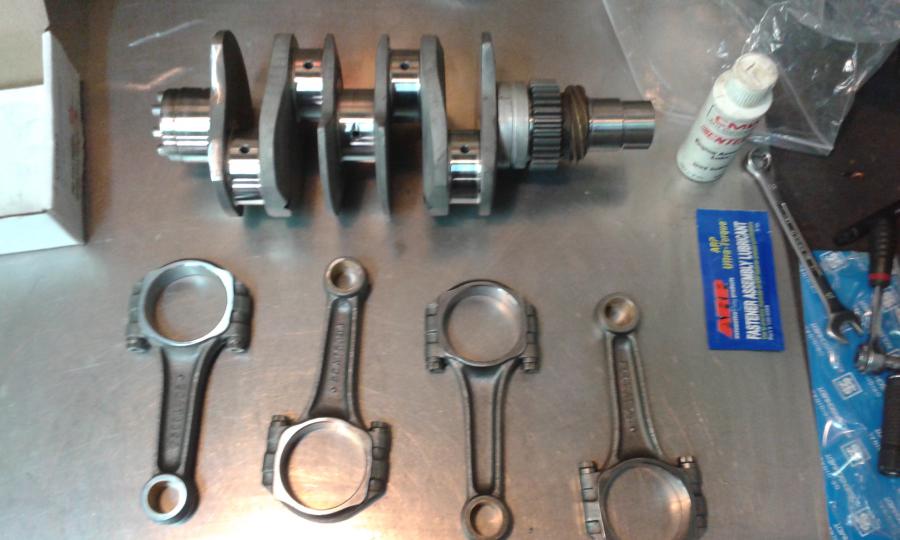

Les bielles avec les gros boulons ARP
L'ensemble avec son volant forgé 200mm

Avatar du membre
white lady
Membres confirmés
Messages : 1850
Enregistré le : 19 juin 2009, 20:37
Votre German : 1302 de 72 en version moins puzzle
Moteur : Type IV on progress
Localisation : oise pour le boulot et l'allier quand je peux
Contact :

Re: 1915 turbo

Messagepar white lady » 08 nov. 2015, 18:02

Intéressant ça va m aider pour mon 2l CU :-).

cheap speed
Membres confirmés
Messages : 627
Enregistré le : 02 avr. 2008, 13:58
Moteur : projet 1620 turbo
Localisation : le fenouiller en vendée 85

Re: 1915 turbo

Messagepar cheap speed » 08 nov. 2015, 18:42

bon projet ,je vais le suivre attentivement.

as tu prévus une dump valve?
pour le futur échangeur , air/air ou eau /air?

la molette est a utiliser avec parsimonie!!!!lol!!lol mais cela est vrai que c'est très tentant.

Avatar du membre
Benoit
Admin
Messages : 5542
Enregistré le : 14 sept. 2007, 00:21
Votre German : Cox 1200 de 74
Bay Window de 78
Moteur : Combi EJ25. Cox EJ20G
Localisation : 74

Re: 1915 turbo

Messagepar Benoit » 08 nov. 2015, 18:47

J'entend beaucoup de bien de la black box de chez cb performance https://www.cbperformance.com/ProductDe ... tCode=2013 associé à un montage turbo.
Tu reste en standard ou envisage un peu d'électronique?

Il va s'envoler notre mathieu avec un tel moulin dans le buggy...

Avatar du membre
Superflo
Membres confirmés
Messages : 2506
Enregistré le : 01 oct. 2007, 20:55
Votre German : 1303 de 75 evo8
Moteur : 2806cc T4 EFI
Localisation : 01 et 94

Re: 1915 turbo

Messagepar Superflo » 08 nov. 2015, 19:26

bon projet ,je vais le suivre attentivement.

as tu prévus une dump valve?
pour le futur échangeur , air/air ou eau /air?

la molette est a utiliser avec parsimonie!!!!lol!!lol mais cela est vrai que c'est très tentant.
La dump valve est présente sur le kit turbo, c'est une ancienne Turbonetics. La wastegate est une CB.

Pour l’échangeur ce sera un air / air, sur un buggy il y a la place et on peux facilement le monter dans le flux d'air.
J'entend beaucoup de bien de la black box de chez cb performance https://www.cbperformance.com/ProductDe ... tCode=2013 associé à un montage turbo.
Tu reste en standard ou envisage un peu d'électronique?

Il va s'envoler notre mathieu avec un tel moulin dans le buggy...
J'ai oublié de parler de l'allumage, ô combien important sur un turbo, il sera confié a un Magnaspark digital, on peut le programmer comme une black box et baisser l'avance en fonction du boost.

98% des pièces sont sur mes étagères il y a plus qu'a bosser!

Avatar du membre
diabolo
Membres confirmés
Messages : 1472
Enregistré le : 22 avr. 2010, 15:02
Votre German : 1302 1970 en mutation
Moteur : ej 25 turbal
Localisation : pairi daiza belgica

Re: 1915 turbo

Messagepar diabolo » 08 nov. 2015, 20:59

Combiné avec le poids du buggy, ca va s'envoler!

Avatar du membre
vwcab1302german
Membres confirmés
Messages : 908
Enregistré le : 25 févr. 2012, 15:50
Votre German : 1302 ls cabriolet
1302 ls cabriolet (en avancement tres leger)
1200 de 72 stock juste monté sur du 17
Moteur : EJ20 Subaru 125cv
Localisation : Le Mans

Re: 1915 turbo

Messagepar vwcab1302german » 08 nov. 2015, 21:18

Interessant encore un truc monstrueux par la

Avatar du membre
prototix
Membres confirmés
Messages : 2818
Enregistré le : 03 oct. 2007, 11:39
Votre German : 1200 1969
1303 1974
Moteur : T4 1910cc
T4 2366cc
Localisation : belgique

Re: 1915 turbo

Messagepar prototix » 08 nov. 2015, 21:36

Powa sa va encore etre une belle prepa ;)

Avatar du membre
coxy-ben
Membres confirmés
Messages : 1899
Enregistré le : 28 sept. 2007, 06:13
Votre German : 1302 berline
Moteur : 1915cc T1
Localisation : ardennes

Re: 1915 turbo

Messagepar coxy-ben » 09 nov. 2015, 21:10

ah !!!! enfin du T1 sur GL.org !! :thumb: :thumb: :thumb:



:mrgreen:

Avatar du membre
Superflo
Membres confirmés
Messages : 2506
Enregistré le : 01 oct. 2007, 20:55
Votre German : 1303 de 75 evo8
Moteur : 2806cc T4 EFI
Localisation : 01 et 94

Re: 1915 turbo

Messagepar Superflo » 19 nov. 2015, 02:17

Et oui du T1 ça me fait bizarre!

Quelques photo de l'avancement du week-end dernier.

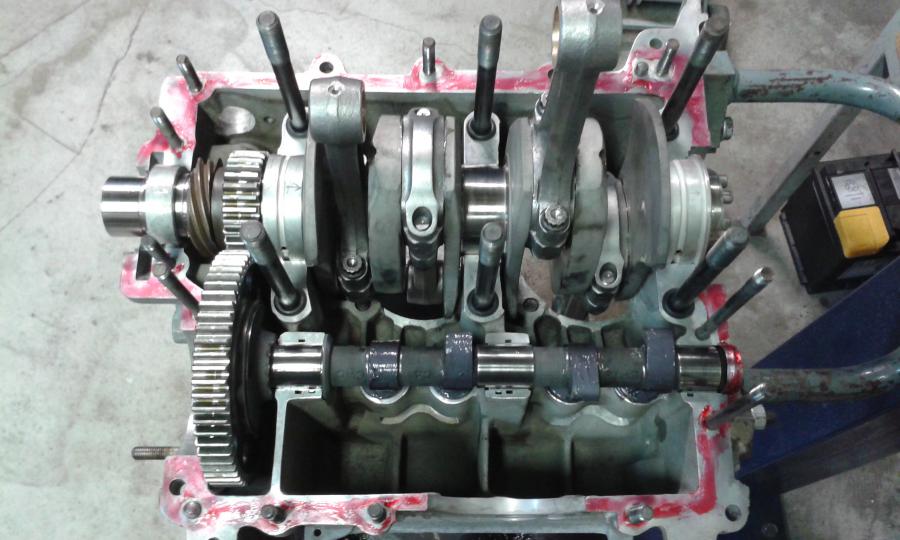

Bloc prêt à fermé avec la taille droite, les lobes chanfreinés et la Camshield pour le rodage

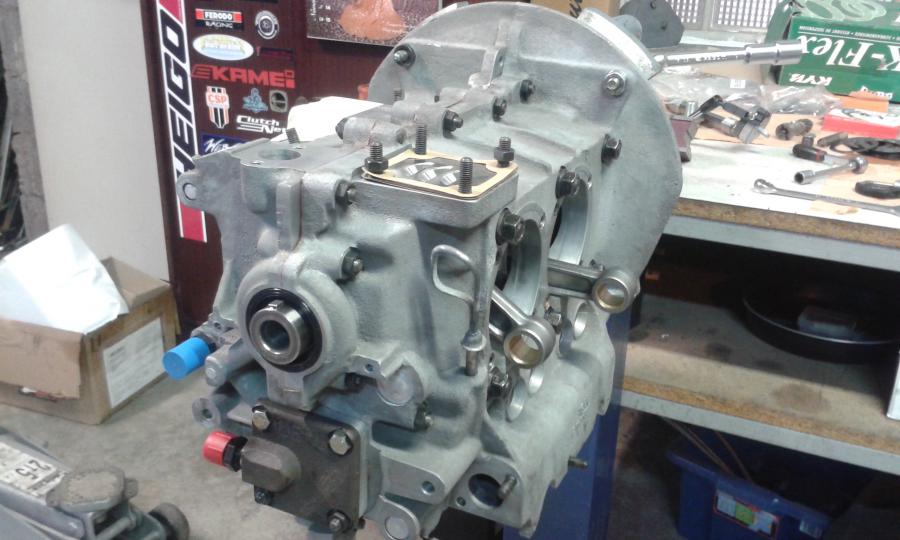

C'est fait, la pompe à huile et le spi sont montés avant serrage des demi-carters, le bloc a été usiné pour ce dernier suite a un grippage de poulie alu
Volant 200mm chromoly et boulon 1-7/8" serré à 500-600 N.m

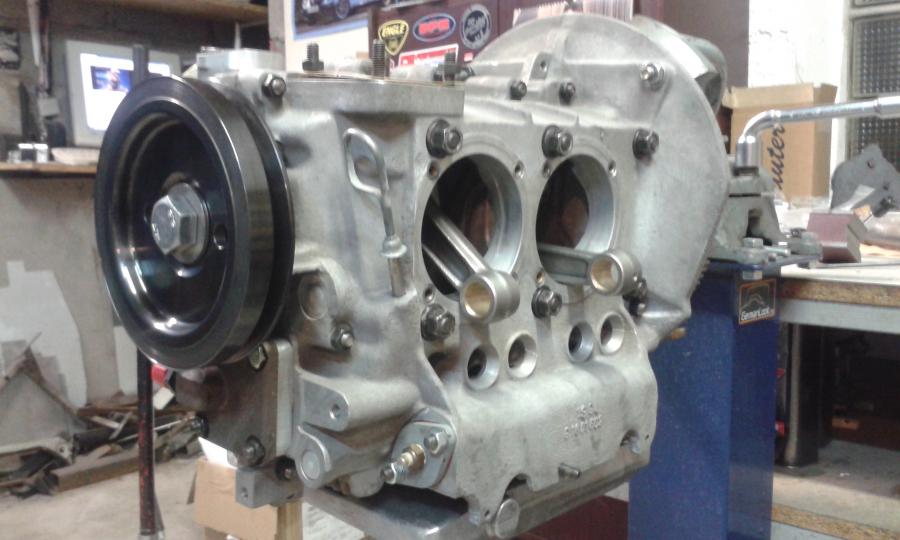

Damper chinoise modifiée pour le spi et boulon de poulie + long (obligatoire) le carter supp est un CB perf

Avatar du membre
prototix
Membres confirmés
Messages : 2818
Enregistré le : 03 oct. 2007, 11:39
Votre German : 1200 1969
1303 1974
Moteur : T4 1910cc
T4 2366cc
Localisation : belgique

Re: 1915 turbo

Messagepar prototix » 19 nov. 2015, 11:08

Joli taf.
Le volant moteur en 5 pions ou plis n est pas obligatoire avec le couple et la puissance qu il y aura?

Avatar du membre
Superflo
Membres confirmés
Messages : 2506
Enregistré le : 01 oct. 2007, 20:55
Votre German : 1303 de 75 evo8
Moteur : 2806cc T4 EFI
Localisation : 01 et 94

Re: 1915 turbo

Messagepar Superflo » 19 nov. 2015, 17:37

Joli taf.
Le volant moteur en 5 pions ou plis n est pas obligatoire avec le couple et la puissance qu il y aura?
Les type1 sont en 4 pions d'origine et 8 ici.

Avatar du membre
prototix
Membres confirmés
Messages : 2818
Enregistré le : 03 oct. 2007, 11:39
Votre German : 1200 1969
1303 1974
Moteur : T4 1910cc
T4 2366cc
Localisation : belgique

Re: 1915 turbo

Messagepar prototix » 19 nov. 2015, 19:03

Oki oki, je n avais pas vu. Sorry

Avatar du membre
diabolo
Membres confirmés
Messages : 1472
Enregistré le : 22 avr. 2010, 15:02
Votre German : 1302 1970 en mutation
Moteur : ej 25 turbal
Localisation : pairi daiza belgica

Re: 1915 turbo

Messagepar diabolo » 20 nov. 2015, 00:25

C'est prévu pour watter!! Beau boulot

Avatar du membre
Superflo
Membres confirmés
Messages : 2506
Enregistré le : 01 oct. 2007, 20:55
Votre German : 1303 de 75 evo8
Moteur : 2806cc T4 EFI
Localisation : 01 et 94

Re: 1915 turbo

Messagepar Superflo » 08 déc. 2015, 20:19

La suite:

J'ai monté le thermostat BAS de mon ancien type4, j'ai du le modifier un peu pour le monter. Le piston de régulation côté poulie sera bloqué fermé. Ensuite j'ai attaqué les culasses, ce sont donc des CB performance Los panchito en 40x35,5 sur base 043 et préparées CNC, pas beaucoup de boulot, le plus pénible a été de modifier la marche de la chambre de combustion pour la passer de 85,5 à 94mm, je comprends pas pourquoi cette marche est présente d'origine.
Thermostat BAS
Les passages d'air de refroidissement ont été libérés de tout défauts de fonderie.
J'ai fabriqué ces douilles taraudées pour bien centrer les pipes d'admission.
Du coup j'ai pu tracer les pipes avant de les agrandir et aligner

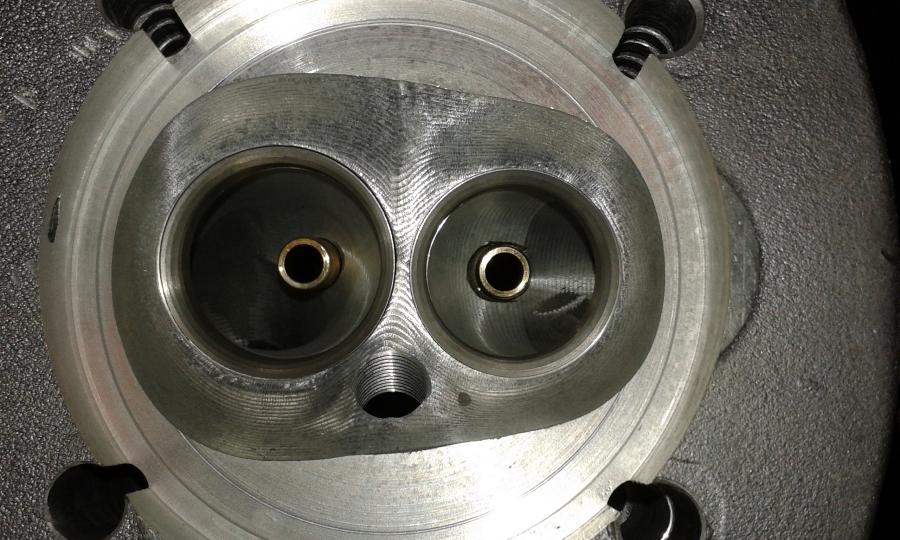

Une vue d'une chambre de combustion, je vais devoir agrandir ça un peu pour baisser le RV
