En quête d'infos ... boite 902/1 Bras 944 ou Cox ?

[vinde]

Hello vous tous,

J'avais un peu ... beaucoup même ... délaissé ma Germaine. C'est bête, après avoir solutionné pas mal de problèmes au niveau boite de vitesse, freins etc . je voyais le bout. Et puis je remarque que les enveloppes de caoutchouc des cardans sont trouées . Des pertes d'huile au niveau des tubes-enveloppe également, une assez importante. Ça m'a un peu saoulé, j'ai délaissé, le temps a passé ( pu.ain que ça file )

Bref, je m'y suis remis, premier round ... les cardans.
J'ai pris pour argent comptant qu'ils s'agissait de cardans de 944, avec des noix de 100mm de diamètre.
Grosse déception à la réception des cardans tous neufs, ils ne se montent pas, le diamètre des tulipe et des axes sont de 90mm !!!

Je m'étais dit, boite 902/1 et bras tôle 944 --> du 100mm. Quelques discussions avec l'un et l'autre m'ont conforté dans cette idée. J'aurais pu au moins mesurer

Après recherches diverses, pas mal d'informations contradictoires souvent ... je reste sur des questions :

_ les bras de cox et de 944 sont quasiment jumeaux non ? Comment les distinguer à coup sûr ?
_ les axes de roue d'une cox IRS sont en 90mm ?
_ ceux de 944 en 100mm ?
_ les tulipes d'une boite Porsche 902/1 sont en 90mm, le montage "Lobro", juste ?

J'ai bon ?

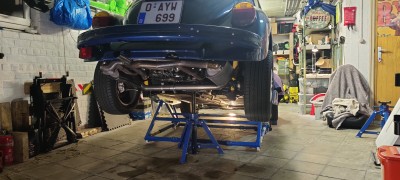

La belle attend bien sagement

[vinde]

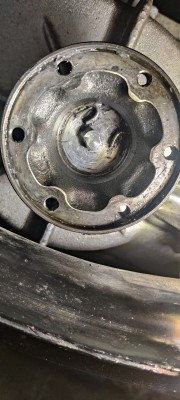

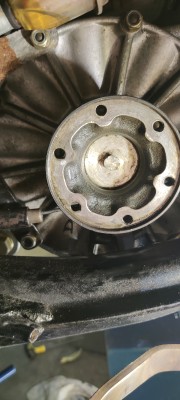

Les tulipes de boite :

Elles tiennent comment à la boite ?

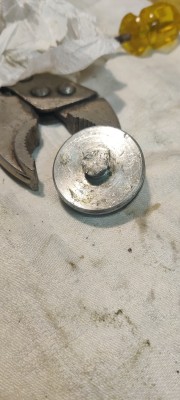

L'espèce de bouchon en aluminium à l'intérieur de la tulipe est d'origine ?
Ça ne se voit pas bien mais la petite excroissance sur le bouchon a 2 méplats, pour visser/dévisser ?

[vinde]

Axe de roue :

Si bras de cox, par défaut 90mm, le propriétaire précédent a alors adapté les freins à disques de 944.

Si bras de 944, 100mm par défaut, pourquoi remplacer cet axe par du 90mm ? Ne suffisait-il pas de remplacer les tulipes de boites par du 100mm ?

[Benoit]

Beaucoup de questions en vrac dans tes posts. Tentant déjà de répondre à certaines :
- bras tôles de 1303 et 944, identiques à l'extérieur, mais avec un renfort à l'intérieur pour le 944.
- ne pas confondre le bras et l'ensemble "tulipe + moyeu" qui peuvent être dissociés.
- tulipes de cox en 80mm
- en 100mm, tu as aussi les combi et transpo, fonction des années.

Tu semble bien avoir des freins de 944 atmo...

[vinde]

Benoit,

Oui, beaucoup de questions en effet. Entretemps j'ai eu Kev-Scud et Olivier "Twist". Je les vois demain d'ailleurs.

J'ai aussi trouvé quelques confirmations à mon questionnement sur le web.

_bras cox/944 en tôle, identiques sauf que les 944 sont renforcés de l'intérieur, d'accord avec toi. Et tintin pour les distinguer
_les cardans de cox par contre sont en 90mm.
_les tulipes des 902/1 sont bien en 90mm.

Autres renseignements glanés, les freins arrières de 944 se montent sur les bras de cox munis de leur axes en 90mm, ils se montent même sur les bras de suspension non IRS

Sur la photo de la tulipe de boite, il s'agissait bien d'un bouchon, muni d'un joint d'ailleurs. sauf que celui de gauche n'a pas son clips ... grrr ( pièce plus dispo sur rosepassion par exemple )

[vinde]

Je m'imagine le scénario de la transformation d'il y a presque 15 ans maintenant, faite par le propriétaire précédent, Franck.

_ boite 902/1 avec tulipe 90mm, on garde.
_ bras arrière de cox munis des freins de 944, les axes sont en 90mm.
_ on est en 90mm partout ... une paire de cardans en 90mm pour relier tout ça.

La seule inconnue, la longueur des barreaux de cardan. Des purs cox ou des barreaux de 944 avec des noix en 90mm.
J'ai comparé leurs longueurs, pour moi c'est "kif-kif bourricot".

Demain, la petite réunion technique avec Kevin et Olivier devrait définitivement éclaircir tour cela.

Mon verdict ? Des cardans de cox purs et durs

[vinde]

Et bien, la dernière fois que j'avais posté concernant les enveloppes de cardans trouées , c'était en novembre 2020

[ElPax]

La seule inconnue, la longueur des barreaux de cardan. Des purs cox ou des barreaux de 944 avec des noix en 90mm.
J'ai comparé leurs longueurs, pour moi c'est "kif-kif bourricot".
Mon verdict ? Des cardans de cox purs et durs

Ben tout dépend de ce que tu as déjà dans ton garage.
Mesure l'écart entre les deux tulipes (boite et moyeu), pour être sûr. Enfin si tout est encore sur voiture.

Les cardans + barreaux de cox, doivent être moins cher que ceux de 944, s'ils sont semblables.

[white lady]

De mémoire boîte 901/07 pour ma part avec bras alu 944 atmo. J ai fait la technique decrite par elpax et il me semble que j' ai des cardans de transporteur.

[vinde]

Elpax, White,

C'est un peu la trêve des confiseurs et des crises de foie ... je ne suis pas beaucoup descendu au garage ces derniers temps.
Je n'ai pas vu non plus mes 2 a(l)colytes ... bref je n'ai pas beaucoup avancé .

J'ai juste comparé visuellement les longueurs des anciens barreaux avec les nouveaux, y a quoi ... 1mm de différence.
Je vais commander des cardans de cox, je n'ai de toute façon aucune pièces de ce type.

Et s'il faut combiner, on combinera.

Pour les circlips des bouchons de tulipe, chou blanc jusqu'à présent

Sur ce ... d'excellents fêtes à tout le monde
