scooby 1302

[Superflo]

C'est bizarre le support du levier n'a pas les trous à la même hauteur des deux côtés.

Bonne idée la rotule en ertalon.

[tham]

klass impériale

[vwcab1302german]

Tu as bien raison de l'avoir fait en ertalon avant quel se bouffe tu as de la marge par contre fais pas qu'il y est trop de jeu dans ta fixation de rotule sinon sa va faire un petit de bruit mais faudra appuyer plus fort sur l'accélérateur ^^

[diabolo]

C'est bizarre le support du levier n'a pas les trous à la même hauteur des deux côtés.

Bonne idée la rotule en ertalon.

je me dis" mais qu'est ce qu'il me raconte là? "
et tu as raison, je l'avais pas vu! pas grave, je dois faire un support maison pour mettre le frein à main vertical
il voit tout superflo!!
sinon, je l'ai usiné à une cote supérieur et ensuite j'ai utilisé ma tringle vw comme outil donc il n'y a quasi pas de jeu, sinon, meme si ca s'use, je me suis fait un petit stock pour en usiner d'autres

[Alan GL]

Terrible ce projet!
Des supers idées!
bon courage pour la suite!

[oldschool21]

Alors tu as avancé un peu?

[diabolo]

je travaille sur un truc mais je veux que ca soit fini avant de le poster car je voulais pas en arriver à cette modif mais après un max de recherche (3 sujets trouvés dans le monde, c'est pas courant ), ceux qui swap en 4x4 se heurte tous à ce problème, bientot vous aurez des news

[Alex]

je travaille sur un truc mais je veux que ca soit fini avant de le poster car je voulais pas en arriver à cette modif mais après un max de recherche (3 sujets trouvés dans le monde, c'est pas courant ), ceux qui swap en 4x4 se heurte tous à ce problème, bientot vous aurez des news

cool

[diabolo]

bon, il était temps que je fasse une mise à jour!

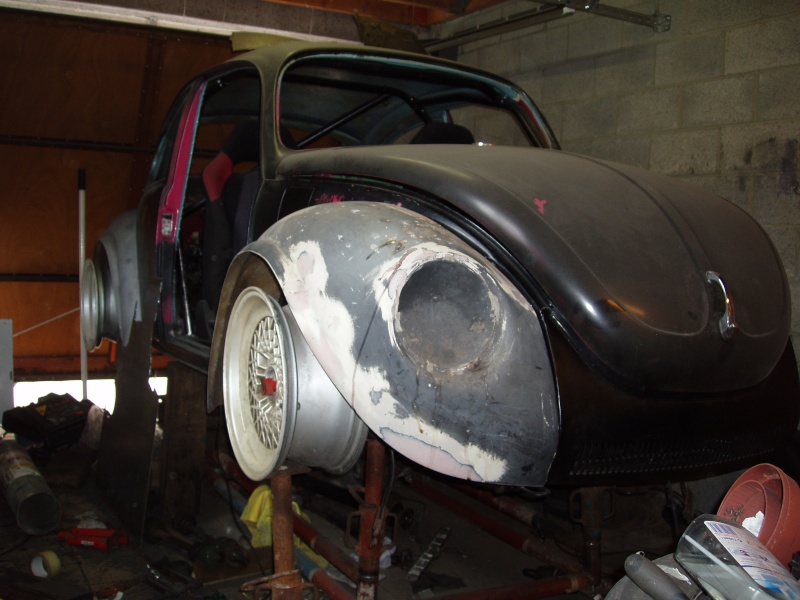

voilà ou j'en suis aujourd'hui, le train avant est en place!

ca semble correct ainsi mais pour en arriver là, j'en ai bavé!

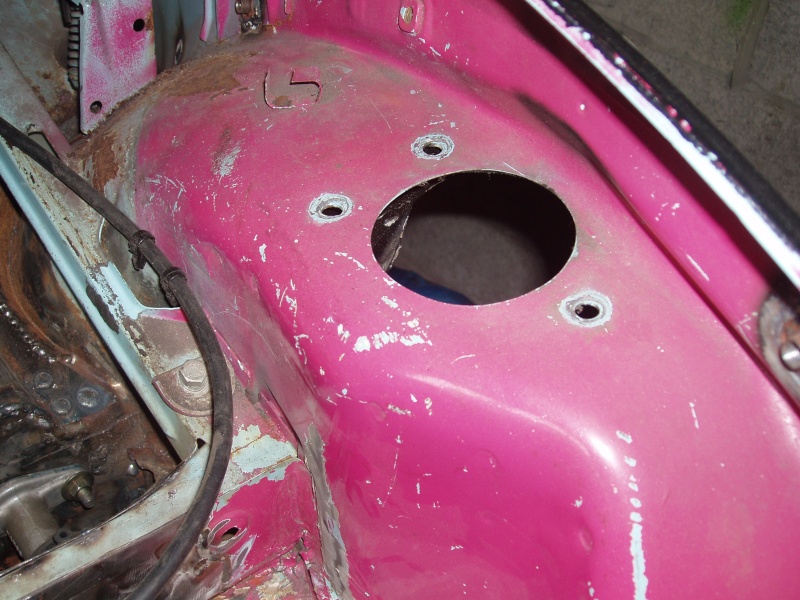

aller on commmence au début, donc le puit d'origine vw

avec la suspension montée mais...

mais la platine de réglage d'angle est trop large pour le puit, donc modif numero 1

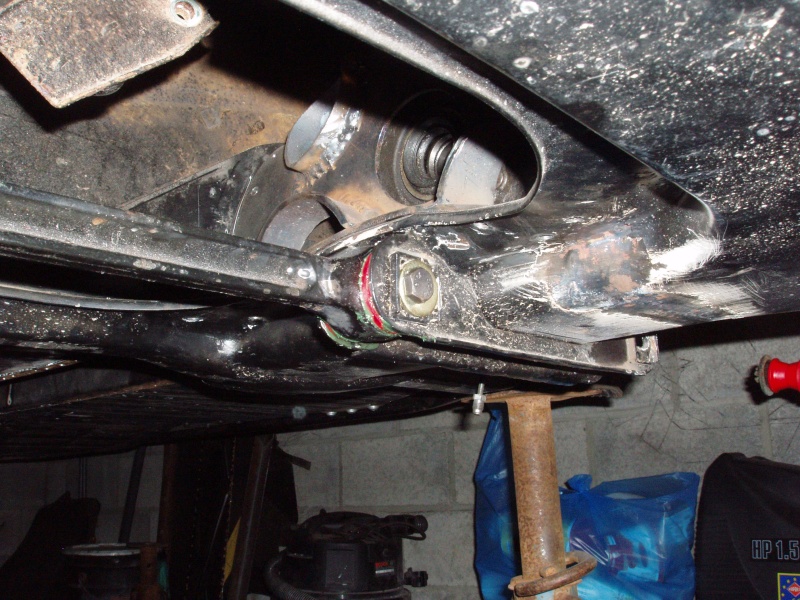

vu que c'est fixé, je m'attaque au bras de suspension, coté chassis je remplace les silentblocs par des uréthanes et j'utilise un kit excentrique pour avoir plus de carrossage

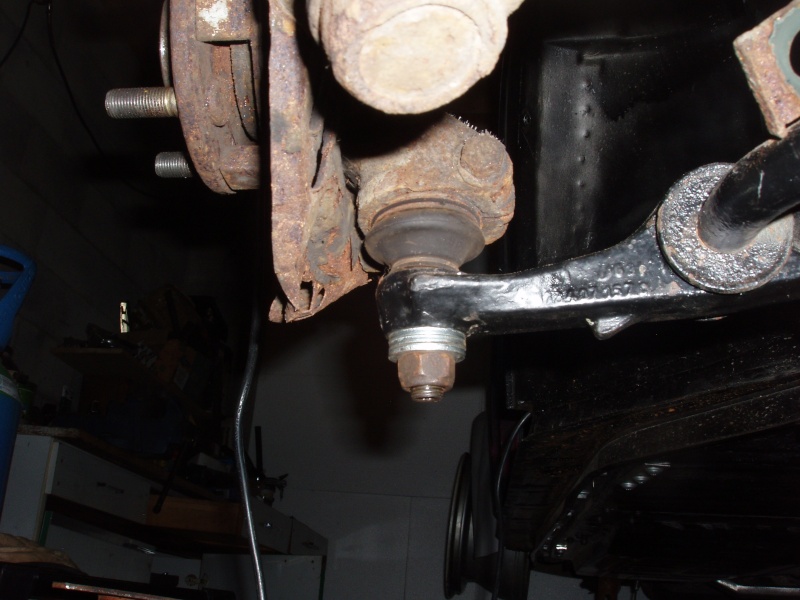

coté fusée, la rotule est légèrement plus grosse, je fais usiner le bras à la nouvelle cote, provisoirement j'ai mis plusieurs epaisseurs de rondelles car usiné à la bonne cote, la partie lisse de la rotule sort du bras, une rondelle sur mesure sera usinée par la suite

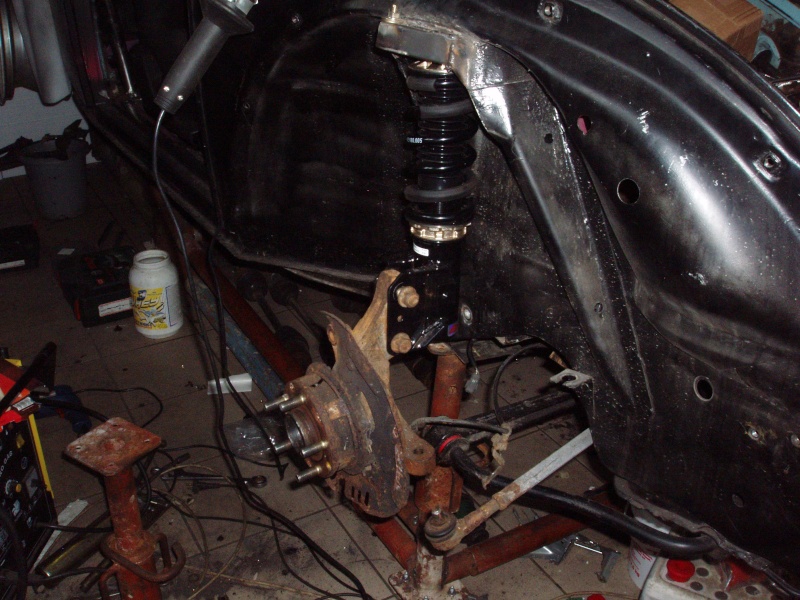

je fixe l'ensemble, c'est quasi plug n' play , j'ai un angle de chasse correct et du carrossage autant qu'on en veux!!

oui mais il y a un mais!!!
si je la laisse comme ca, la hauteur de caisse est plus haute que d'origine, donc je prend contact avec bc racing et je prend commande de nouveau ressort, les plus petit disponible en 150mm
résultat, c'est mieux mais c'est beaucoup trop haut,
donc après mure reflexion, il ne me reste qu'une solution, fabriquer des puits de suspension sur mesure, donc pendant quasi 4mois de reflexion, congélation en mode hiver et manque de motivation, voici le résultat

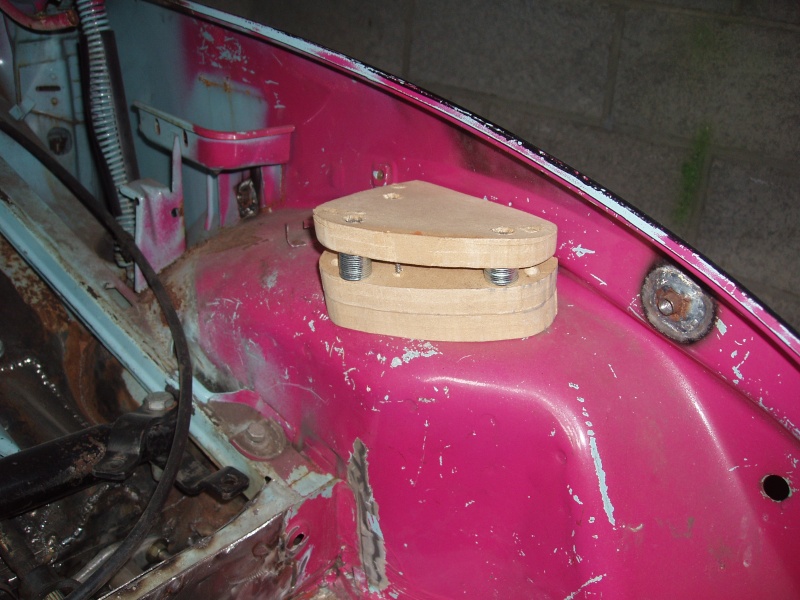

pour cela j'ai créé 2 cales de mesure identique en tout point fixé visé dans les puits d'origine pour pouvoir construire autour les réhausses sur mesure tout en prenant un max de mesure pour avoir les cotes parfaites

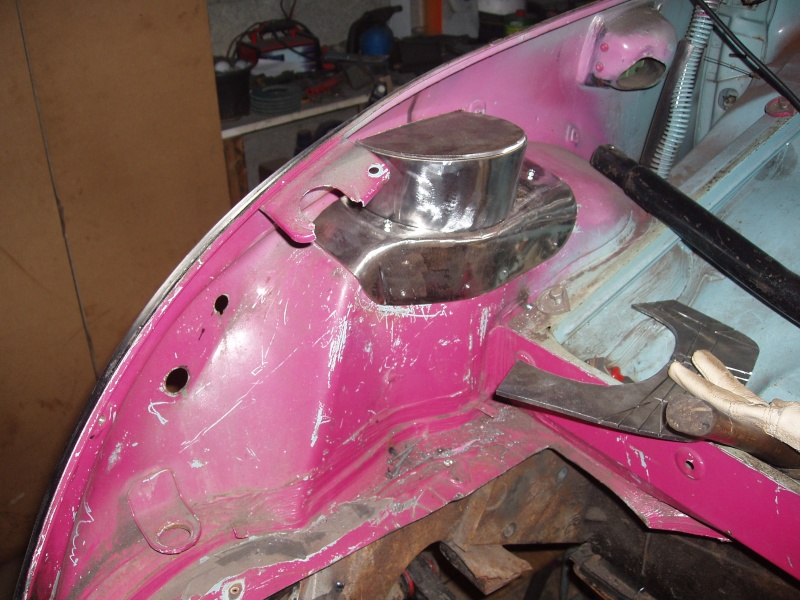

je les ai fait au maximum, juste de au dessous de l'aile et j'ai modifié l'angle du puit pour gratter encore quelques cm par l'intérieur, au total j'ai gagné 7,5cm

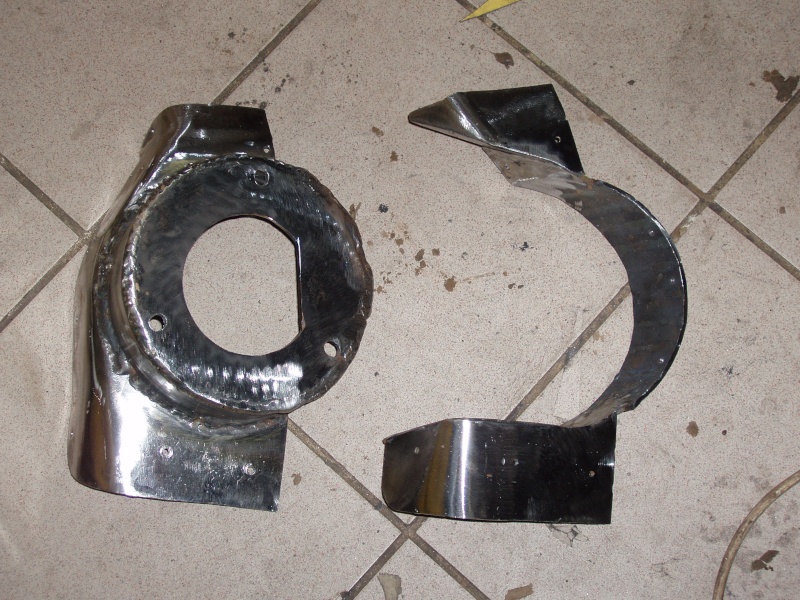

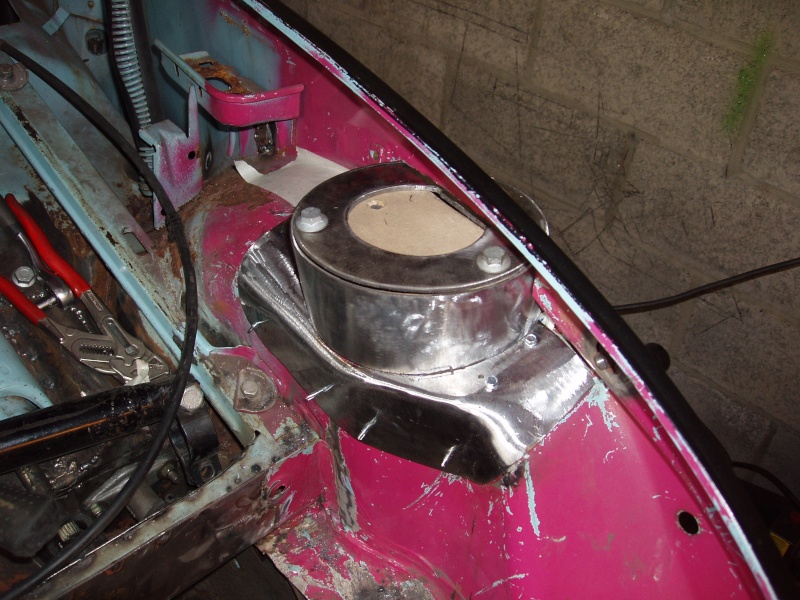

tout est réalisé en 4mm, donc du lourd, j'ai formé une tole à la forme exact des puits de suspension vw

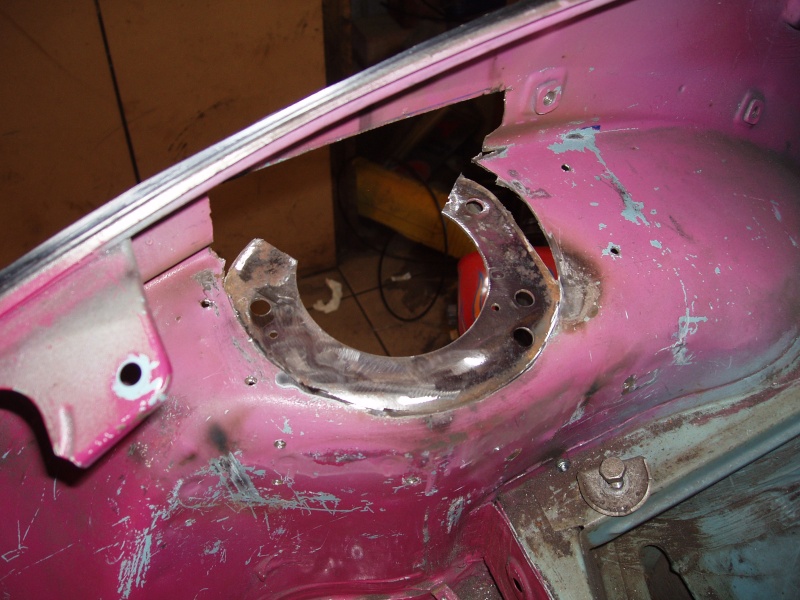

ensuite on soude tout les élements, j'ai ensuite retiré la tole supérieur en 0,9mm du puit

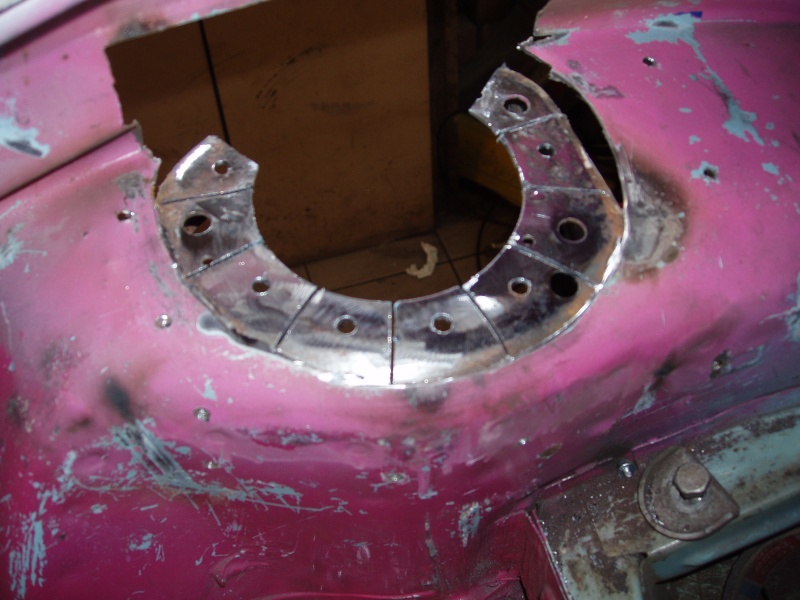

dans la vrai tole du puit, je fais des trous et je decoupe tout de manière à souder ses toles rabattues sur la réhausse histoire de renforcer encore l'ensemble

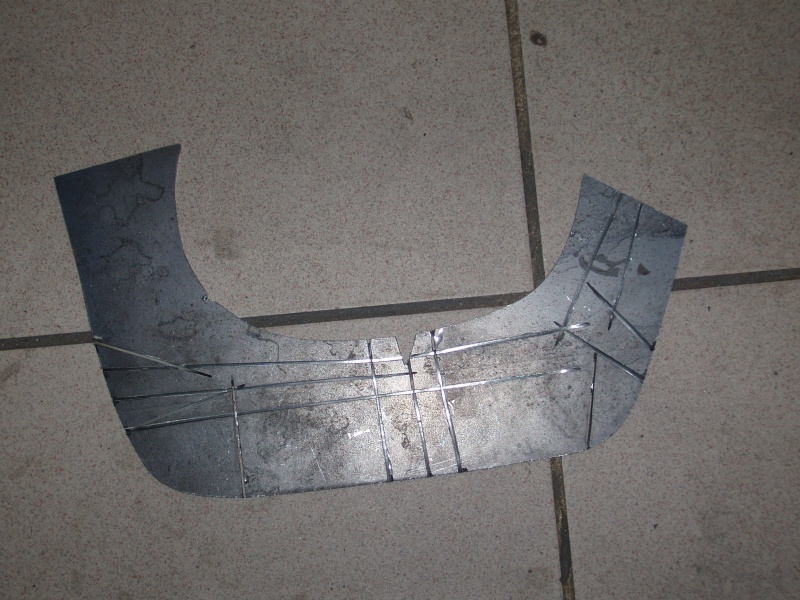

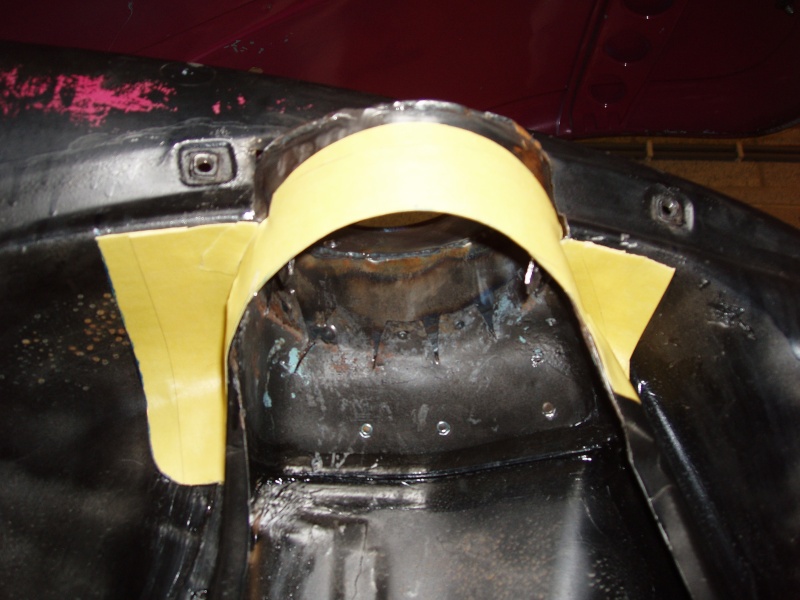

ensuite je crée un gabarit pour le renfort inférieur du puit

voici la tole formée au puit

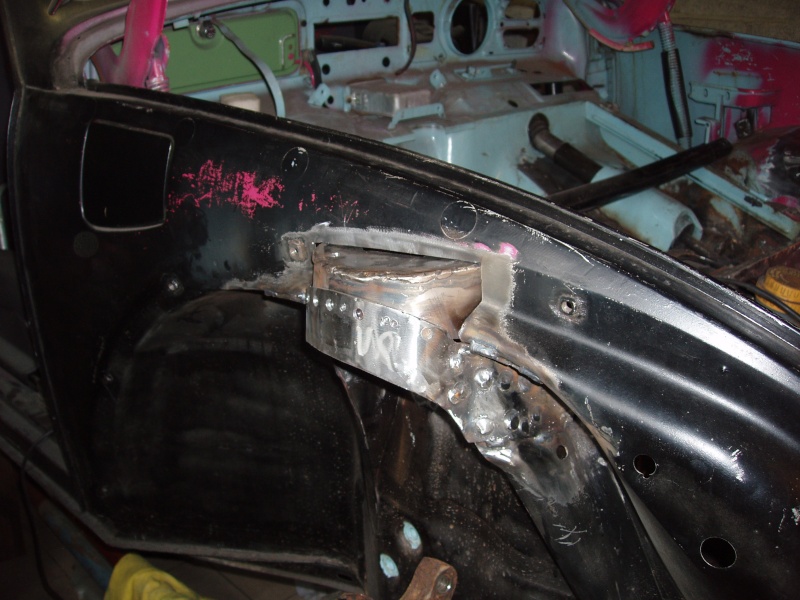

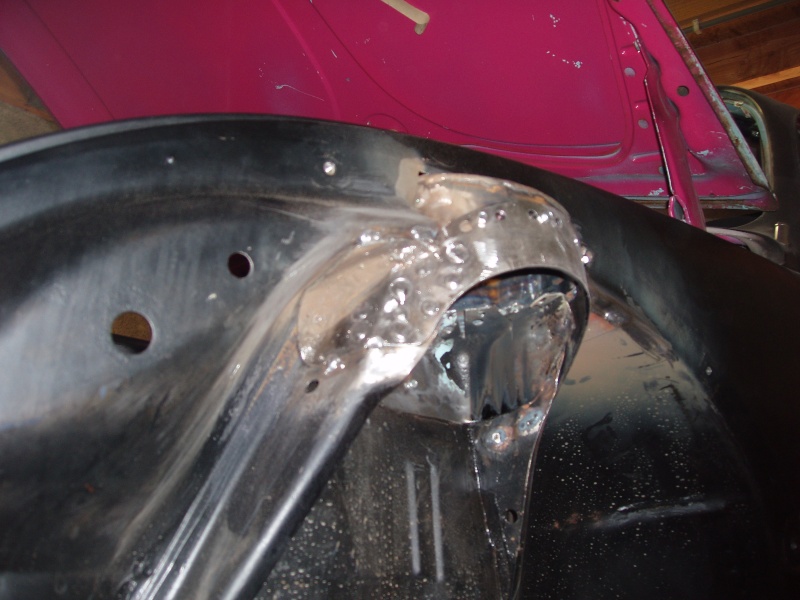

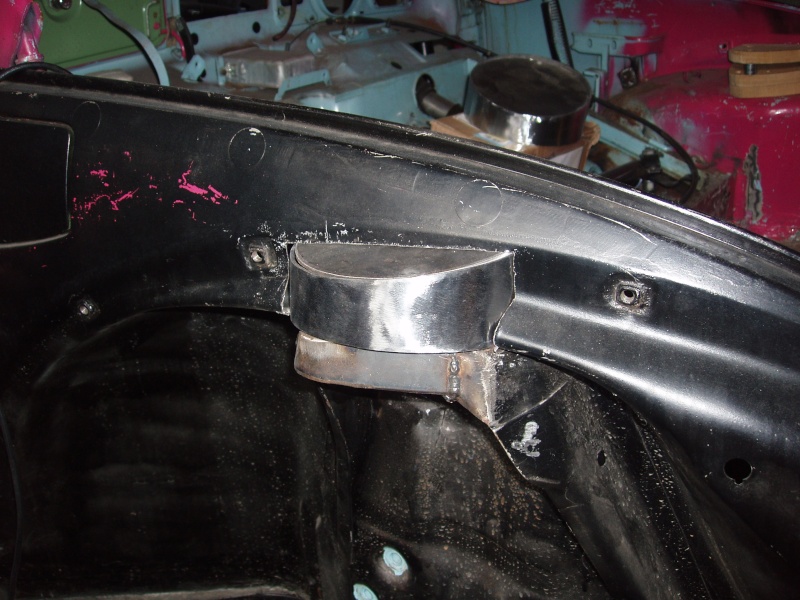

j'ai ensuite tout revissé ensemble, repris pour la xième fois mes mesures et j'ai soudé les renforts inférieurs sur le puit,
la partie rehausse ne sera pas soudée tout de suite car je dois y souder les ancrages de l'arceau et ca sera plus facile à souder pièce démontée

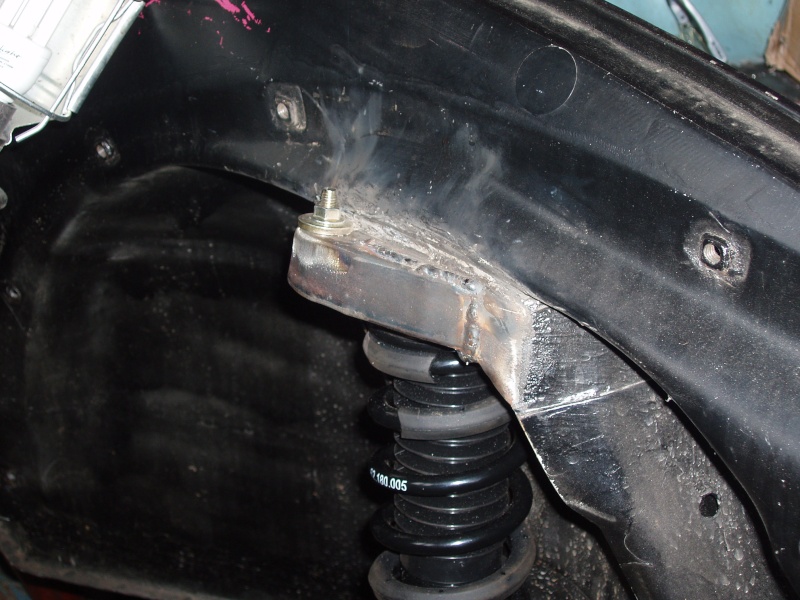

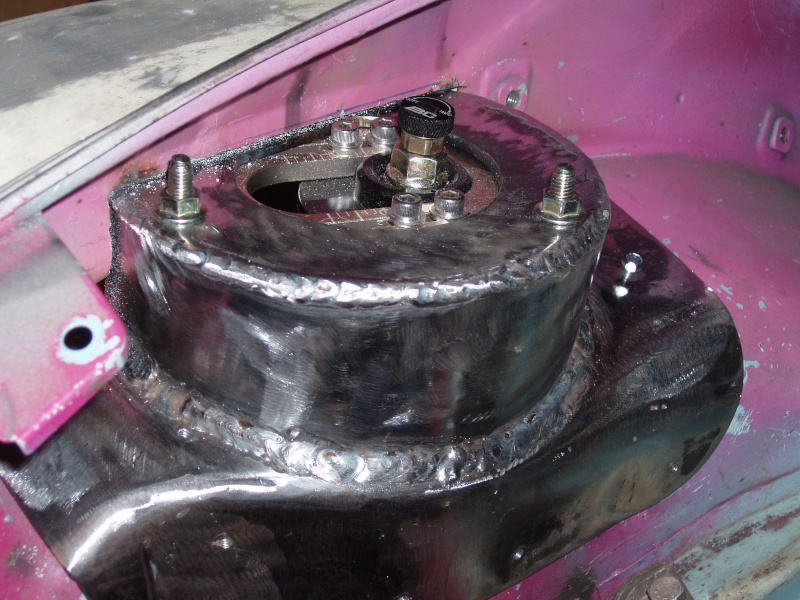

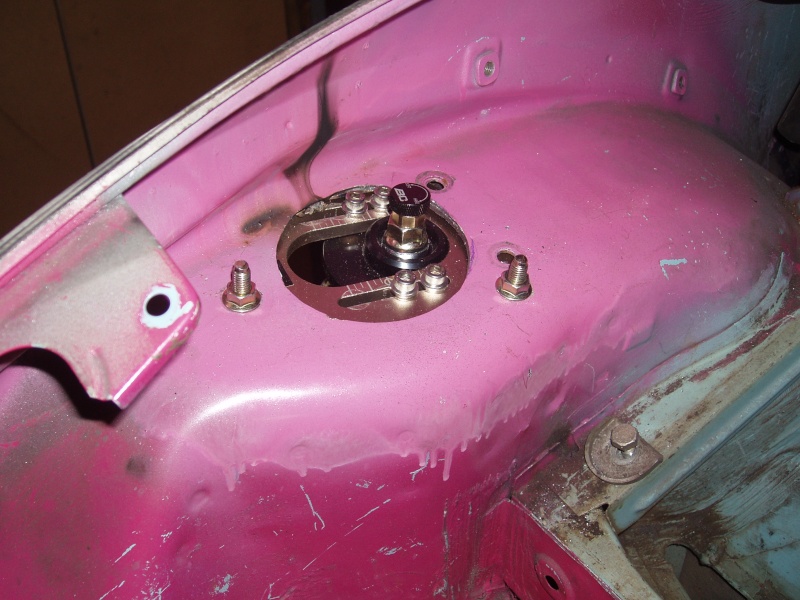

voici la vue de la platine de suspension fixée à la réhausse, malgré ma modif d'angle de puit, on peut voir que la platine a moins d'angle qu'à l'origine, ce qui est mieux pour la resistance de la rotule de la platine

[tor66]

joli boulot

[coxy-ben]

excellent !


ce qui me fait plaisir en voyant ton sujet, c'est que ça ne ressemble pas à du bricolage, et que tout est bien pensé !



bon courage pour la suite !

[Superflo]

Vraiment beau boulot, la suite vite!

[white lady]

T est quand même un grand malade toi.
Super le boulot effectué jusqu a maintenant.

[vwcab1302german]

Je dirais meme plus un très grand malade mais le boulot réalisé et juste magnifique franchement quel réflexion et tous quand tu te creuses la tete c'est pas a moitié

[Benoit]

Je suis déçu, ça ne ressemble pas à une tête de super héros
