scooby 1302

Présentation de vos projets, les évolutions, les modifs...
Avatar du membre
ElPax
Membres confirmés
Messages : 1985
Enregistré le : 03 déc. 2007, 00:10
Votre German : Ma mule
Moteur : Peut être un jour…
Localisation : La Roche-Sur-Yon (85)
Contact :

Re: scooby 1302

Messagepar ElPax » 02 oct. 2017, 15:02

scooby.pdf
(547.05 Kio) Téléchargé 90 fois

Avatar du membre
diabolo
Membres confirmés
Messages : 1433
Enregistré le : 22 avr. 2010, 15:02
Votre German : 1302 1970 en mutation
Moteur : ej 25 turbal
Localisation : pairi daiza belgica

Re: scooby 1302

Messagepar diabolo » 02 oct. 2017, 20:26

Merci pour ton travail et ta réflexion ElPax, c'est l'idée que j'avais retenu mais sans les renforts car c'est du balaise la structure de l'arceau, mais j'ai pas trouvé de bouche d'évacuations discrètes à placer dans les ailes, au final, il semblerait que l'idée du spoiler fonctionnerait, je l'ai scalpé de 6mm tantôt et j'attends que la mousse seche pour lui redonner forme et refaire les tests aérodynamique mercredi

Avatar du membre
diabolo
Membres confirmés
Messages : 1433
Enregistré le : 22 avr. 2010, 15:02
Votre German : 1302 1970 en mutation
Moteur : ej 25 turbal
Localisation : pairi daiza belgica

Re: scooby 1302

Messagepar diabolo » 19 oct. 2017, 17:32

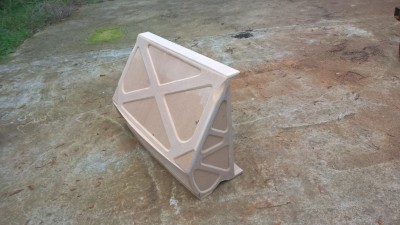

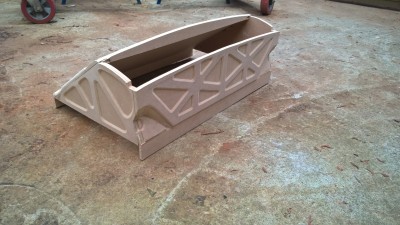

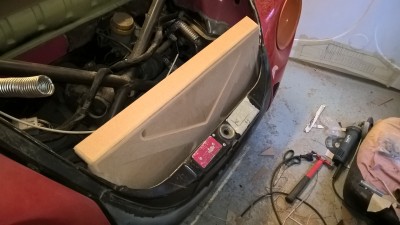

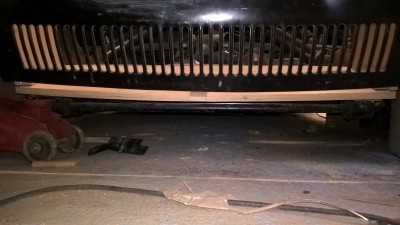

Un peu de news, j'ai fini le spoiler, il est prêt à être retesté mais je l'ai mis de coté pour le moment car ca me tape sur le système, donc j'ai presque fini le coffrage/moule qui part de la jupe av,2cm plus bas que la jupe et qui contient le radiateur
Fichiers joints

Avatar du membre
Benoit
Admin
Messages : 5305
Enregistré le : 14 sept. 2007, 00:21
Votre German : Cox 1200 de 74
Bay Window de 78
Moteur : Combi EJ25. Cox EJ20G
Localisation : Dijon
Contact :

Re: scooby 1302

Messagepar Benoit » 19 oct. 2017, 17:46

Sacré boulot pour un german-menuisier!

cheap speed
Membres confirmés
Messages : 559
Enregistré le : 02 avr. 2008, 13:58
Moteur : projet 1620 turbo
Localisation : le fenouiller en vendée 85

Re: scooby 1302

Messagepar cheap speed » 19 oct. 2017, 18:21

super belle pièce ton master
tu va appliquer quoi dessus avant de sortir ton moule?
super boulot

Avatar du membre
white lady
Membres confirmés
Messages : 1722
Enregistré le : 19 juin 2009, 20:37
Votre German : 1302 de 72 en version moins puzzle
Moteur : Type IV on progress
Localisation : oise pour le boulot et l'allier quand je peux
Contact :

Re: scooby 1302

Messagepar white lady » 19 oct. 2017, 18:24

Un alcool polyvinylique ça suffirait ?

Avatar du membre
diabolo
Membres confirmés
Messages : 1433
Enregistré le : 22 avr. 2010, 15:02
Votre German : 1302 1970 en mutation
Moteur : ej 25 turbal
Localisation : pairi daiza belgica

Re: scooby 1302

Messagepar diabolo » 19 oct. 2017, 19:47

Je vais corriger les petits défauts au mastic carrosserie, passer un primer, ensuite 3 couches d'alcool pva, un passage à la cire à démouler et on stratifié ensuite, j'avais déjà fait du carbone avec cette technique sans la cire et ca avait bien fonctionné, la seule inconnue c'est la resine epoxy, je n'ai jamais travaillé avec ça

cheap speed
Membres confirmés
Messages : 559
Enregistré le : 02 avr. 2008, 13:58
Moteur : projet 1620 turbo
Localisation : le fenouiller en vendée 85

Re: scooby 1302

Messagepar cheap speed » 19 oct. 2017, 21:53

l'époxy est beaucoup "pateuse" qu'une orto ou une iso
c'est un peu galère mais cela ce fait bien quand même

au niveau dépouille et contre dépouille ,tu prévois quoi?

Avatar du membre
diabolo
Membres confirmés
Messages : 1433
Enregistré le : 22 avr. 2010, 15:02
Votre German : 1302 1970 en mutation
Moteur : ej 25 turbal
Localisation : pairi daiza belgica

Re: scooby 1302

Messagepar diabolo » 20 oct. 2017, 04:22

J'ai fait attention à cela, Il n'y a pas de contres dépouilles, tout les angles des renforts croisillons sont faibles 45* max,il n'y a pas d'angle droit, tout est adouci, chaque côté est visé par l'intérieur donc on retire les vis et ca se démoule sans soucis, pas besoin de détruire le moule.
Pour la stratification , j'ai prévu 1couche de carbone 350gr/m2 , une couche de polyester 200gr et 1 autre couche de carbone 350gr, la fibre polyester est juste là pour empêcher en cas de crash que le carbone n'eclate en morceaux coupant comme un cutter.
La resine exopy est pâteuse, ca va être galère effectivement, il n'y a pas additifs qui pourrait la rendre un peu plus liquide?

cheap speed
Membres confirmés
Messages : 559
Enregistré le : 02 avr. 2008, 13:58
Moteur : projet 1620 turbo
Localisation : le fenouiller en vendée 85

Re: scooby 1302

Messagepar cheap speed » 20 oct. 2017, 18:52

pour la dilution il existe des produits , ne trop en abusé car la polymérisation peu en être affecté.

bien vu le fait des angles et du démontage par l'intérieur, ça c'est très bon travaille.

pour la cire a démouler :
si en aérosol une pulvé suffit
si en pate 7 cirages obligatoire avec polissage entre chaque couche.

Avatar du membre
vwcab1302german
Membres confirmés
Messages : 855
Enregistré le : 25 févr. 2012, 15:50
Votre German : 1302 ls cabriolet
1302 ls cabriolet (en avancement tres leger)
1200 de 72 stock juste monté sur du 17
Moteur : EJ20 Subaru 125cv
Localisation : Le Mans
Contact :

Re: scooby 1302

Messagepar vwcab1302german » 20 oct. 2017, 22:17

Beau boulot super chouette tes moules sa va être un truc de fou

Avatar du membre
ElPax
Membres confirmés
Messages : 1985
Enregistré le : 03 déc. 2007, 00:10
Votre German : Ma mule
Moteur : Peut être un jour…
Localisation : La Roche-Sur-Yon (85)
Contact :

Re: scooby 1302

Messagepar ElPax » 16 sept. 2018, 15:53

Salut Scooby,
As-tu trouvé ta solution pour évacué l'air chaud des radiateurs ?

Avatar du membre
diabolo
Membres confirmés
Messages : 1433
Enregistré le : 22 avr. 2010, 15:02
Votre German : 1302 1970 en mutation
Moteur : ej 25 turbal
Localisation : pairi daiza belgica

Re: scooby 1302

Messagepar diabolo » 17 sept. 2018, 10:19

Non, je reste sur mon idée de départ, au niveau du pare brise avec un petit spoiler pour créer une dépression, faut que je me bouge pour finir les moules et tirer les coffrages en carbone

gexmen37
Membres confirmés
Messages : 37
Enregistré le : 10 févr. 2019, 18:51
Localisation : Indre et Loire

Re: scooby 1302

Messagepar gexmen37 » 11 févr. 2019, 17:15

Ouah je viens de faire tout ton post ...... c'est un truc de dingue énormément de taf avec beaucoup de réflexion et surtout super bien fait ...... hâte de voir la suite félicitations :thumb:
