Messagepar PatFlat4Ever » 17 janv. 2017, 21:30

Camber Compensation & Anti-Roll suspension.
Système de suspension permettant de garder les roues toujours à plat quelque soit la position du véhicule (sauf sur le toit :wink: ).
Pas besoin de carrossage ni de barre antiroulis.
Voilà pour la théorie, que pensez-vous de ce système ?
Je pense que l'on peut facilement l'adapter sur un châssis tubulaire...
Un peu plus d'infos chez XCS Designs

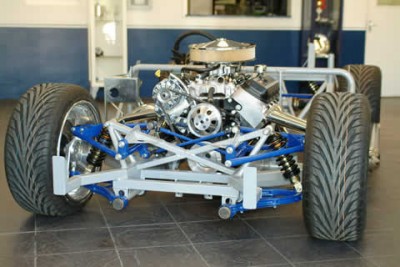

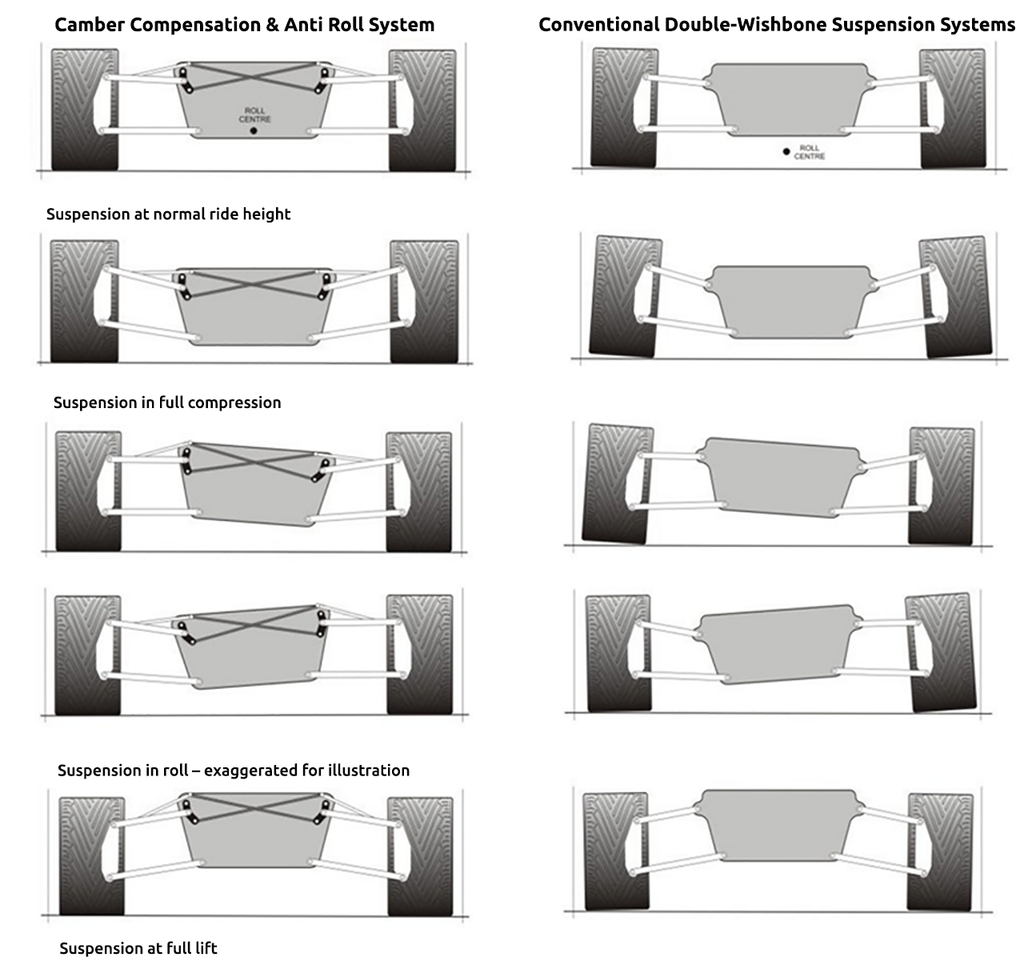

dax-rush-mc-duncan-cowper-camber-compensation-and-anti-roll-system-inboard-shocks.jpg

Avatar du membre
white lady
Membres confirmés
Messages : 1765
Enregistré le : 19 juin 2009, 20:37
Votre German : 1302 de 72 en version moins puzzle
Moteur : Type IV on progress
Localisation : oise pour le boulot et l'allier quand je peux
Contact :

Re: Chassis CC & AR

Messagepar white lady » 17 janv. 2017, 21:37

Putain de bordel de dieu c est beau !!
Merci du partage pat.

Avatar du membre
Benoit
Admin
Messages : 5387
Enregistré le : 14 sept. 2007, 00:21
Votre German : Cox 1200 de 74
Bay Window de 78
Moteur : Combi EJ25. Cox EJ20G
Localisation : 74

Re: Chassis CC & AR

Messagepar Benoit » 17 janv. 2017, 23:25

C'est bien de voir que des gars se penchent encore sur "la base" en 2017... et trouvent de sympathiques évolutions!

Avatar du membre
PatFlat4Ever
Membres confirmés
Messages : 166
Enregistré le : 16 avr. 2016, 18:26

Re: Chassis CC & AR

Messagepar PatFlat4Ever » 18 janv. 2017, 18:24

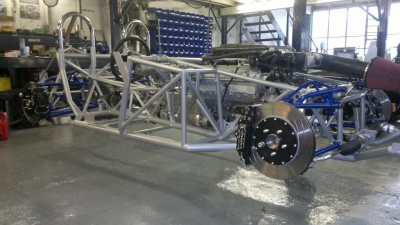

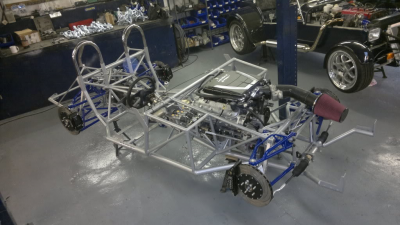

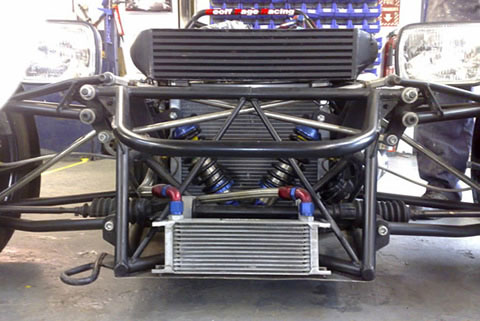

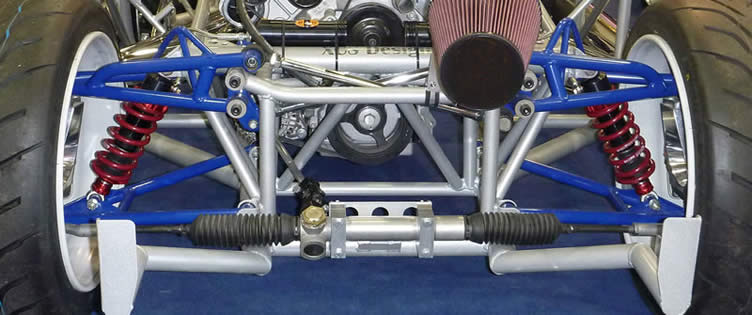

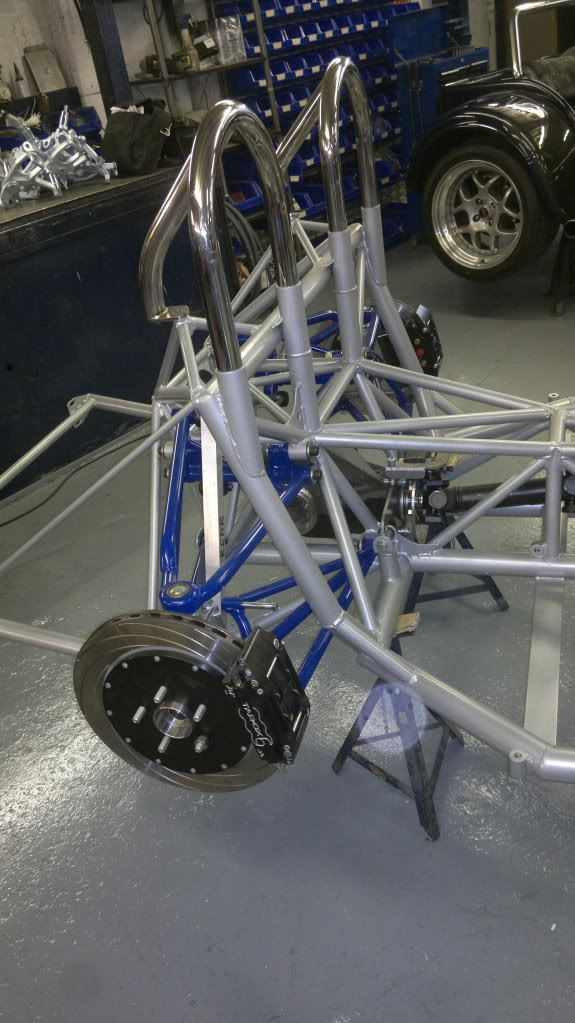

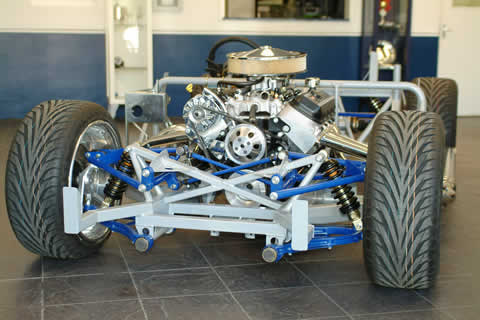

D'autres photos :




germandrag
Membres confirmés
Messages : 660
Enregistré le : 07 nov. 2007, 02:19
Localisation : rennes

Re: Chassis CC & AR

Messagepar germandrag » 18 janv. 2017, 21:41

Pas mal ca !

Avatar du membre
murdoc
Membres confirmés
Messages : 90
Enregistré le : 30 sept. 2007, 20:42
Votre German : Bay Window de 1972
Moteur : T4 2l CJ d'origine sauf l'échappement.
Localisation : Barbaste (47)

Re: Chassis CC & AR

Messagepar murdoc » 19 janv. 2017, 00:05

Ça a l'air intéressant tout ça mais je trouve leur animation bizarre... On dirait que les bras de suspension inférieur s'allonge, et que certains angles normalement fixes bougent... Une vrai animation serait sympa.

Laurent

Avatar du membre
ElPax
Membres confirmés
Messages : 2034
Enregistré le : 03 déc. 2007, 00:10
Votre German : Ma mule
Moteur : Peut être un jour…
Localisation : La Roche-Sur-Yon (85)
Contact :

Re: Chassis CC & AR

Messagepar ElPax » 19 janv. 2017, 00:12


C'est vrai que son du moteur hayabusa y est pour pas mal dans cette vidé mais ça à l'air d'être bien efficace cette histoire. :boire:

Avatar du membre
PatFlat4Ever
Membres confirmés
Messages : 166
Enregistré le : 16 avr. 2016, 18:26

Re: Chassis CC & AR

Messagepar PatFlat4Ever » 19 janv. 2017, 08:44

murdoc a écrit :Ça a l'air intéressant tout ça mais je trouve leur animation bizarre... On dirait que les bras de suspension inférieur s'allonge, et que certains angles normalement fixes bougent... Une vrai animation serait sympa.

Laurent

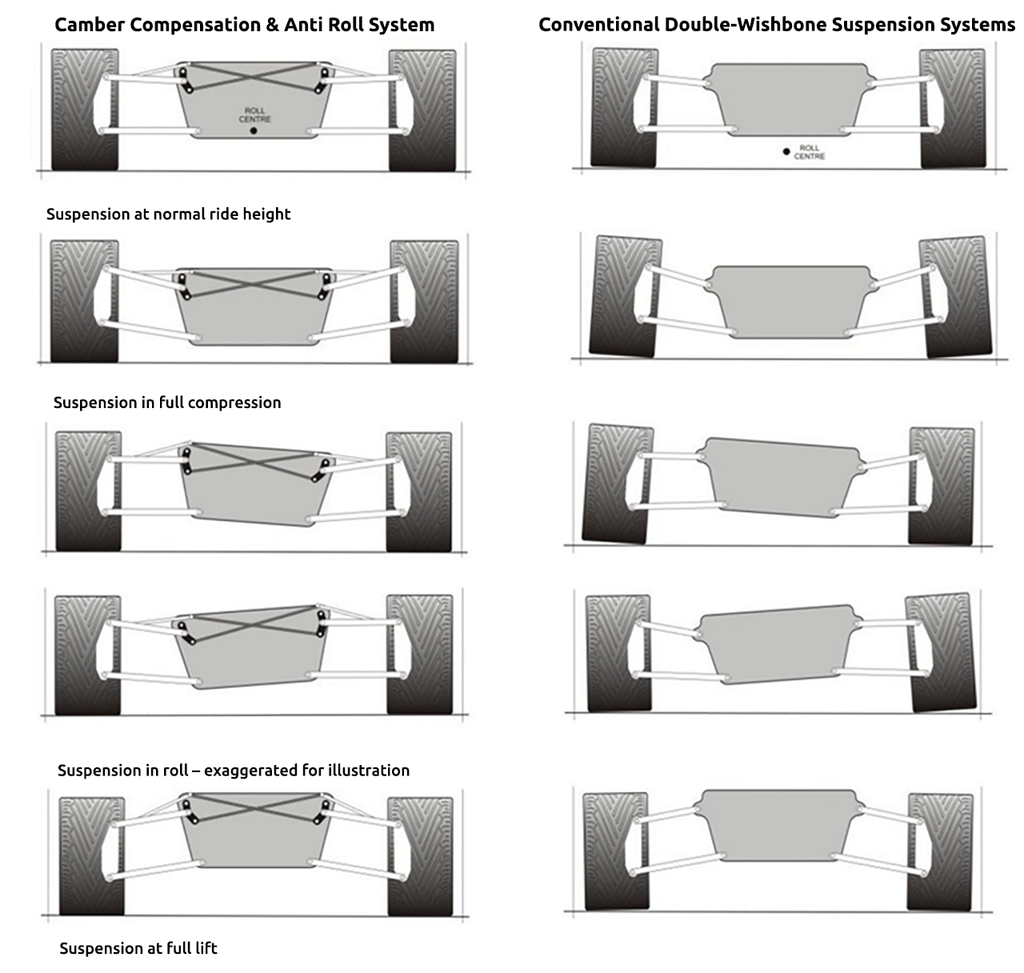

Sur l'animation difficile de mesurer mais sur la photo avec les shémas des différentes situations, les bras restent à la même longueur.

Avatar du membre
PatFlat4Ever
Membres confirmés
Messages : 166
Enregistré le : 16 avr. 2016, 18:26

Re: Chassis CC & AR

Messagepar PatFlat4Ever » 19 janv. 2017, 08:57

ElPax a écrit :C'est vrai que son moteur Hayabusa y est pour pas mal dans cette vidéo mais ça à l'air d'être bien efficace cette histoire. :boire:

Quand le proprio a fait monter ce système de suspension sur sa Seven, il a amélioré son temps de 4s au tour sur le circuit de Cadwell Park (3,5 km) avec les mêmes pneus.

Avatar du membre
diabolo
Membres confirmés
Messages : 1449
Enregistré le : 22 avr. 2010, 15:02
Votre German : 1302 1970 en mutation
Moteur : ej 25 turbal
Localisation : pairi daiza belgica

Re: Chassis CC & AR

Messagepar diabolo » 19 janv. 2017, 12:12

Pfiou elle est rivée à la piste! Super le son de la wastegate ! Mais pas évident à appliquer sur nos vieilles vw, pour l'avant il faudrait partir sur une base style mendeola, ca devrait être réalisable mais pour l'arrière c'est vraiment pas facile avec nos châssis

Avatar du membre
ElPax
Membres confirmés
Messages : 2034
Enregistré le : 03 déc. 2007, 00:10
Votre German : Ma mule
Moteur : Peut être un jour…
Localisation : La Roche-Sur-Yon (85)
Contact :

Re: Chassis CC & AR

Messagepar ElPax » 22 janv. 2017, 22:31

Ce poste m'empêche de dormir depuis près d'une semaine :rambo:

Si j'avais la cox sous la main je pourrai me rendre compte des possibilités qu'on a sur nos engins... :boire:

Avatar du membre
StraBenrennen
Membres confirmés
Messages : 853
Enregistré le : 27 sept. 2007, 22:37
Localisation : Là ou il fait beau...
Contact :

Re: Chassis CC & AR

Messagepar StraBenrennen » 27 janv. 2017, 10:54

partir sur une base Mendeola n'a aucun intérêt, c'est lourd et au niveau des fusées c'est idem que les cox…
mieux vaut partir sur des portes moyeux de modernes avec une bonne triangulation…
le problème de fabrication de ces trains c'est pas de les faire c'est d'avoir le bon ingénieur qui va te le dessiner pour que cela tienne la route…
si tu te trompes dans les épures l'auto est inconduisible…
ensuite pour ce chassis, le poids et la répartition influe enormément et je parle même pas du centre de gravité et du poids des masses suspendues…
par contre ce type de chassis sous une coque de 356 en poly, hummmmmmm…

Avatar du membre
ElPax
Membres confirmés
Messages : 2034
Enregistré le : 03 déc. 2007, 00:10
Votre German : Ma mule
Moteur : Peut être un jour…
Localisation : La Roche-Sur-Yon (85)
Contact :

Re: Chassis CC & AR

Messagepar ElPax » 03 févr. 2017, 15:19

StraBenrennen a écrit :le problème de fabrication de ces trains c'est pas de les faire c'est d'avoir le bon ingénieur qui va te le dessiner pour que cela tienne la route…


Bon si je ne me trompe pas pour que ça tienne la route il faut que les «bananes» qui te servent à décaler l'axe des triangles supérieur, soient symétriques. Si vous voulez on peut même rajouter du bois pour les grandes bielles :biggrin: que ça marcherai.
(Pour les plus anciens du forum)

Avatar du membre
PatFlat4Ever
Membres confirmés
Messages : 166
Enregistré le : 16 avr. 2016, 18:26

Re: Chassis CC & AR

Messagepar PatFlat4Ever » 03 févr. 2017, 16:55

Ça serait bien qu'une personne qui maîtrise les logiciels de CAO nous fasse une simulation. :wink:

Avatar du membre
ElPax
Membres confirmés
Messages : 2034
Enregistré le : 03 déc. 2007, 00:10
Votre German : Ma mule
Moteur : Peut être un jour…
Localisation : La Roche-Sur-Yon (85)
Contact :

Re: Chassis CC & AR

Messagepar ElPax » 04 févr. 2017, 11:32

Mathématiquement c'est comme ça que ça doit fonctionner. Après est ce qu'il faut permettre un réglage qui fasse prendre du carrossage pour contrer les déformations des pneus ?...
Puis il y a l'encombrement pour l'avant de petites bêtes, suivant si on part d'un Mc Pherson ou d'un train avant classique.
Sur le Mc Pherson je pense que la modification sera plus simple il y a déjà les puits d'amortisseurs. Sur les classiques il faut tout créé. Il y a une certaine liberté...


Retourner vers « Chassis »
